YBCM组合式空调箱

　　概述
　　YBCM系列是一款广泛应用于商业及工业中央空调系统的空气处理机组。该系列机组通过对空气进行降温冷却、去湿干燥、加热、加湿、过滤等处理，为工厂、办公楼、商场、体育馆等场所提供舒适的空调环境。
　　YBCM系列空气处理机组为客户提供六类标准型机组：立式标准机组、卧式标准机组一、卧式标准机组二、卧式标准机组三、卧式标准机组四、卧式标准机组五、卧式标准机组六和卧式标准机组七。
　　立式机组有18 种、卧式机组有22 种型号供选，风量范围从2, 000m 3 / h~60,000m3/h，同时可满足多种余压的要求，并可选配变频电机、热水盘管、挡水板、干蒸汽加湿、湿膜加湿器、电极式加湿器、静电除尘及TiO2空气杀菌器等选项。
　　产品应用特点
　　箱体
　　机组箱体由铝合金（或镀锌板）框架和双层面板组成
　　所有面板为优质镀锌钢板，表面连续平整，外型清晰美观
　　面板间填充25/50mm聚氨酯发泡保温材料，隔热性能好，面板强度高所有内部件都处于高强度的框架结构内，稳定性好
　　传热效率高

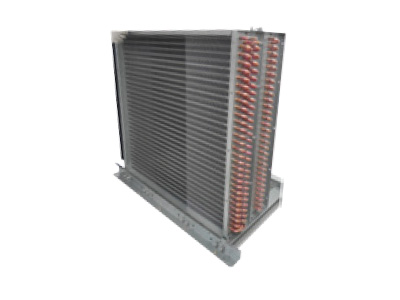

　　采用优质铜管与正弦波纹铝翅片胀管连接而成冷盘管提供4/6排管选择
　　盘管允许最大工作压力为1.6MPa，所有盘管都在2.8MPa压力下试压至少三分钟盘管进出水管连接方式为螺纹连接
可选项：冷盘管可选亲水铝箔，可选1/2排加热盘管
　　运行宁静高效

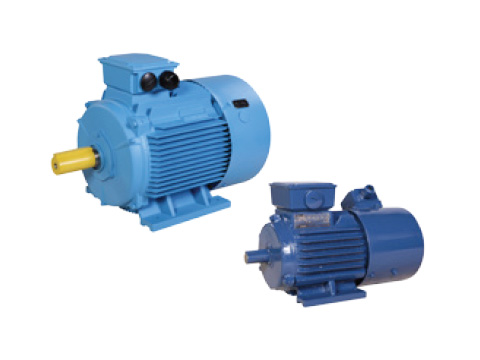

　　采用低转速大风量离心风机，运行平稳、效率高，噪声低采用皮带传动，拆装方便，使用寿命长
　　风电机底架采用橡胶减震器（40H~60H采用弹簧减震器），减噪效果好配有调整螺栓，可根据情况随时调整皮带松紧度
　　按照风量和转速情况，叶轮及整机出厂前均经过严格的动、静平衡测试可选变频驱动风机，机组运行更加高效节能
　　“干式水盘”

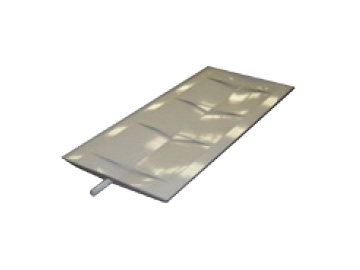

　　机组采用“干式水盘”设计，迅速排除冷凝水，消除机组内部积水隐患另可选不锈钢材质水盘，满足不同应用需求
　　新回风比例可调

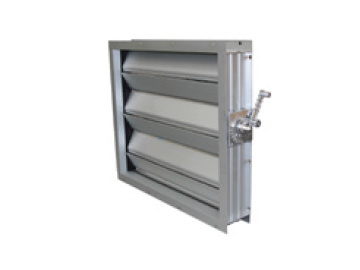

　　卧式标准机组二和卧式标准机组三均配置混风箱，并根据需求选配手动风阀或电动风阀来调节新回风比例。
　　应用灵活
　　机外余压可选范围广，灵活匹配不同系统设计需求。
　　多种过滤方案可选

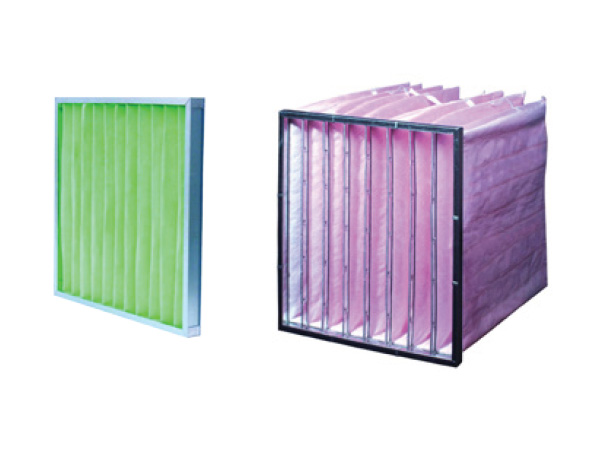

　　可提供板式过滤器、袋式过滤器、板-袋组合式过滤器及静电除尘过滤等满足不同应用场合需求。
　　板式过滤器：聚酯合成纤维滤料，过滤效率G3、G4；G1采用铝网过滤。
板袋组合过滤器：聚酯合成纤维滤料，板袋组合过滤器（板式可选G3/G4+袋式可选F5/ F6/F7/F8），能更好地实现过滤净化效果。
　　静电式空气净化过滤器主要特点
　　净化效率高
　　高效除尘， PM2.5和有害去除效率高达95%
　　捕杀有害微生物效率高达95%
　　高效节能
　　相比于介质过滤阻力低，在风速2.5m/s风速下，阻力不超过30pa，使用过程中阻力变化不超过10pa，可节省末端设备的风机能耗达10%
　　运行维护费用低
　　采用先进离子片设计，容尘量大，维护周期长
　　离子箱可反复进行清洗，清洗风干后便可安装
　　无耗材，日常维护费用低

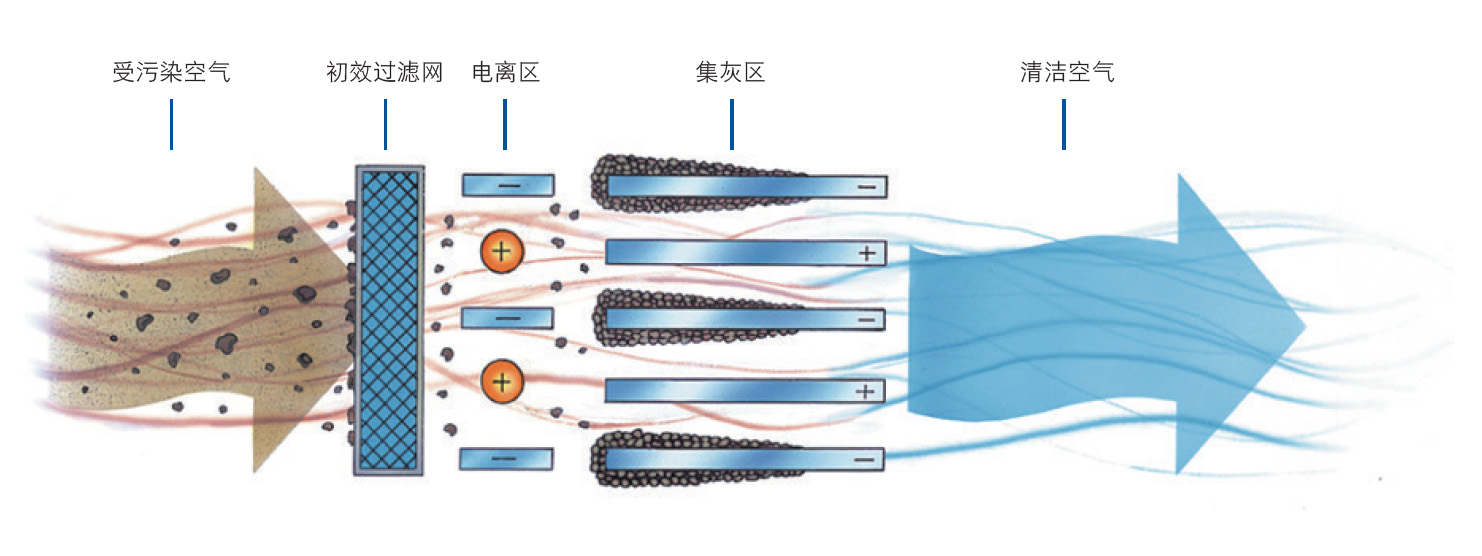

　　静电式空气净化过滤器杀菌与净化原理


　　污染空气先通过前置过滤网，过滤大尺寸的微粒，剩下的较小的微粒（包括小到0.01微米的微粒），继续通过超强高压电场（电离区） 并带电， 带电微粒通过电场集尘段，被反向电离极捕捉收集在集尘板上，从而达到除尘的作用。同时，由于电离段高强度的电脉冲放电会产生冲击波，这些冲击波会对附着在颗粒物上的细菌产生不可逆的破坏，或是使细菌中的蛋白质变性、分离，从而也可以达到非 常好的杀菌效果。
　　技术参数表－立式标准机组

型号

风量
(m3/h)

盘管排数

回风工况

新风工况

冷量
kW

水流量
L/s

水压降
kPa

热量
kW

水流量
L/s

水压降
kPa

冷量
kW

水流量
L/s

水压降
kPa

热量
kW

水流量
L/s

水压降
kPa

YBCM 02V

2000

4

11.2

0.53

22.0

18.3

0.44

11.1

24.1

1.15

40.0

24.7

0.60

10.1

6

13.2

0.63

47.2

21.9

0.53

22.8

29.3

1.40

62.1

31.4

0.76

14.9

YBCM 03V

3000

4

16.8

0.80

37.8

26.8

0.65

20.9

37.9

1.81

76.4

38.6

0.94

19.4

6

19.8

0.95

30.1

31.4

0.76

14.8

47.4

2.25

49.4

45.7

1.12

12.3

YBCM 04V

4000

4

22.4

1.07

37.0

35.6

0.87

20.5

50.7

2.41

56.4

50.9

1.23

14.6

6

27.7

1.33

64.6

42.2

1.02

31.6

62.0

2.96

36.0

60.4

1.46

9.0

YBCM 05V

5000

4

28.1

1.34

51.1

43.8

1.07

28.2

62.9

2.97

77.0

63.5

1.55

20.6

6

36.0

1.71

79.8

53.4

1.30

39.3

77.7

3.68

49.0

75.5

1.84

12.5

YBCM 06V

6000

4

33.5

1.59

49.0

54.1

1.32

26.8

78.4

3.75

65.1

78.1

1.90

16.6

6

42.0

1.99

74.7

64.6

1.57

36.7

94.7

4.54

43.0

92.2

2.24

10.5

YBCM 07V

7000

4

39.7

1.89

50.2

60.1

1.46

27.3

89.6

4.27

73.8

89.2

2.17

19.1

6

50.1

2.37

82.4

74.9

1.82

40.7

109.5

5.26

49.8

106.0

2.57

12.2

YBCM 08V

8000

4

45.9

2.20

60.1

71.1

1.73

32.2

103.5

4.93

88.4

101.8

2.48

22.8

6

56.4

2.70

41.5

84.6

2.05

20.7

125.2

5.98

58.9

121.0

2.93

14.5

YBCM 10V

10000

4

57.8

2.75

35.3

88.0

2.13

20.0

132.1

6.28

61.0

139.2

3.38

13.9

6

72.6

3.46

78.5

106.7

2.59

38.8

166.1

7.95

128.5

166.7

4.05

27.0

YBCM 12V

12000

4

68.9

3.31

61.8

106.7

2.59

33.4

162.8

7.76

102.4

169.1

4.13

21.2

6

84.4

4.06

42.5

126.8

3.08

21.3

194.8

9.29

68.2

198.6

4.81

14.7

YBCM15V

15000

4

85.2

4.06

72.6

132.3

3.21

39.1

204.3

9.80

114.7

211.6

5.14

25.6

6

105.2

4.98

49.9

157.8

3.82

25.5

244.5

11.61

87.3

248.5

6.05

19.3

YBCM 18V

18000

4

106.5

5.06

39.6

171.1

4.16

15.3

247.9

11.90

160.2

254.9

6.21

35.4

6

137.7

6.57

90.6

198.1

4.84

29.4

296.1

14.10

122.4

299.0

7.28

26.0

YBCM 20V

20000

4

119.1

5.67

45.4

196.3

4.75

17.4

276.3

13.24

182.7

283.6

6.91

40.3

6

153.0

7.26

101.8

220.3

5.37

33.3

329.9

15.85

141.1

332.6

8.09

30.0

YBCM 22V

22000

4

131.3

6.19

44.8

210.1

5.11

17.3

304.9

14.51

181.6

312.8

7.57

40.0

6

168.6

8.10

99.7

242.8

5.90

32.6

363.6

17.30

144.9

366.4

8.94

30.6

YBCM 25V

25000

4

149.1

7.05

44.2

238.2

5.76

17.0

345.5

16.56

177.0

354.6

8.63

39.0

6

191.4

9.03

100.0

275.4

6.71

32.6

412.4

19.65

116.4

415.7

10.11

24.8

YBCM 28V

28000

4

170.3

8.17

40.6

253.0

6.13

21.9

361.3

17.09

30.6

343.2

8.35

7.2

6

197.3

9.39

25.4

299.4

7.26

14.3

443.9

15.12

61.7

417.5

10.18

27.1

YBCM 30V

30000

4

181.1

8.61

47.1

271.7

6.63

26.5

383.7

18.24

35.1

369.1

9.01

8.6

6

223.6

10.68

33.7

321.6

7.79

17.2

478.2

16.25

74.0

447.9

10.93

32.3

YBCM 33V

33000

4

205.6

9.76

67.7

301.0

7.34

35.0

438.0

20.94

48.7

409.6

9.96

11.2

6

253.4

12.04

46.7

355.7

8.66

22.5

533.0

18.07

98.8

495.1

11.99

42.9

YBCM 36V

36000

4

224.8

10.63

82.7

328.7

8.01

43.9

481.2

23.13

60.1

448.0

10.86

13.9

6

278.2

13.16

58.7

388.8

9.51

28.5

584.2

19.77

124.3

540.5

13.12

54.1
