YCWE-E

　　约克YCWE-E系列水地源冷水/热泵机组是一款设计先进、高效节能、低碳环保的产品。
　　YCWE-E系列可满足用户的各种不同需求，广泛应用于学校、宾馆、医院、游泳池等不同场合。
　　节能环保
　　R410A环保冷媒，安全环保，保护大气环境
　　智能控制
　　新一代微电脑控制，轻松连接楼宇自动系统
　　应用灵活
　　多功能应用，运行范围宽广，配置灵活， 选项灵活
　　性能卓越
　　高效优化设计，最高可达国家一级能效
　　稳定可靠
　　可靠设计，优质零部件，多重验证
　　百年约克，值得信赖
　　约克，一直是全球空调和冷冻设备的领导品牌，全球最大的暖通空调及冷冻设备服务供应商。
　　百年积淀，遍布每个角落。从专业领域走进您的生活，为您营造温暖舒适的家。
　　高效节能
　　YCWE-E系列模块式水冷冷水机组拥有行业内领先的能效水平，根据GB19577- 2015《冷水机组能效限定值及能效等级》国家标准，机组水冷冷水工况全系列达到国家二级能效指标，机组综合部分负荷性能系数IPLV高达6.85。
　　YCWE-E系列水地源冷水/热泵机组性能卓越，根据GB30721-2014《水（地）源热 泵机组能效限定值及能效等级》国家标准，机组能效远超国家节能标准。
　　水环工况，系统全年综合性能系数ACOP最高达5.45，远超国家一级能效。 地下水工况，系统全年综合性能系数ACOP最高达5.84，超越国家一级能效。
　　压缩机并联的系统设计：
　　有效提高机组性能，尤其是部分负荷运行的性能，部分负荷效率行业内领先，全年运行费用更低。
　　高效新型冷凝器：
　　卧式壳管式换热器，制冷剂在壳内管外流动，与传热面充分接触，具有较大的换热系数，有效提升换热效率。
　　交叉对流式水侧换热器：
　　水侧和两个制冷剂侧交叉对流换热，任一板片间水流同时与两个制冷剂系统接触，保证全部水流始终参与换热，最大限度地提高单台机组部分负荷运行时的性能。
　　多级能量调节：

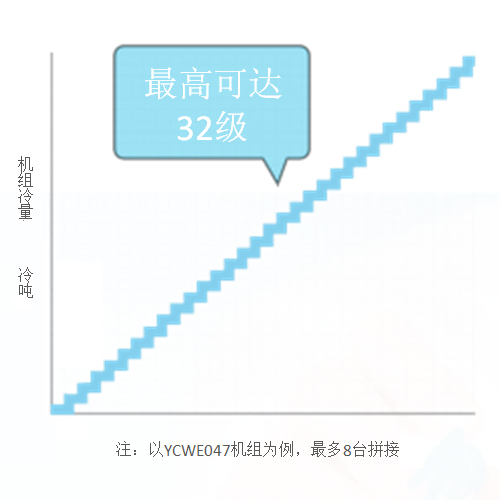

　　单机最多实现四级能量调节(0 - 25%- 50%- 75%- 100%)。最高可8台机组拼接，能调范围更宽（高达32 级），效率更高，更节能。
　　组网系统优化控制：
　　组网系统根据机组负荷自动调节模块运行状态，优先启动多个模块，使蒸发器和冷凝器的换热面积得到充分利用，有效提高机组性能，尤其是部分负荷运行时的性能。
　　空调工况性能参数表

机组型号　　　YCWE021XSME50                     YCWE032XSME50                    YCWE042XSME50

名义制冷量

kW

76.2

114.2

151.9

输入功率

kW

14.4

21.6

28.7

COP

kW/kW

5.29

5.29

5.29

IPLV

kW/kW

6.85

6.85

6.85

制冷剂

种类

R410A

充注量(kg)

12.0

18.0

28.0

电气参数

电源

V/Ph/Hz

380/3/50

额定电流

A

29.4

44.1

66.2

最大电流

A

46.4

69.6

104.4

水流量

蒸发器侧

m3/h

13.1

19.6

26.1

冷凝器侧

16.4

24.6

32.7

水压降

蒸发器侧

kPa

73.0

28.0

30.0

冷凝器侧

72.0

60.0

60.0

压缩机

型式

/

全封闭涡旋式

数量

2

3

4

输入功率（单）

kW

7.31

7.31

7.31

额定电流（单）

A

14.70

14.70

14.70

冷凝器

型式

mm

高效壳管式换热器

进出水管

DN50

DN65

DN65

连接方式

卡箍连接

蒸发器

型式

mm

板式换热器

进出水管

DN50

DN65

DN65

连接方式

卡箍连接

外形尺寸

高

mm

1330

1330

1330

长

1480

1480

1480

宽

775

775

775

机组重量

运输重量

kg

380

540

690

运行重量

430

590

770

　　注：
　　1.以上数据基于GB/T18430标准。
　　2.每台机组必须在蒸发器的进水口安装随机组附带的Y型过滤。
　　3.机组的冷却水及冷冻水必须进行软化处理，避免换热器结垢。
　　4.制冷、制热模式的切换通过外接水系统的阀门切换来实现，机组提供电动阀门的控制接口。
　　5.冷冻水出口温度7℃，水流量0.172[m3/(h.kW)]，污垢系数0.018[m2.℃/(h.kW)]。
　　6.冷却水进口温度30℃，水流量0.215[m3/(h.kW)]，污垢系数0.044[m2.℃/(h.kW)]。
