YVAE-X

　　X-Power系列YVAE-X高效直流变频模块传承YORK®多年模块机经验，是一款全新打造的高效型模块机。
　　性能卓越
　　远超国家一级能效国家专利设计
　　低碳环保
　　采用环保冷媒R410A，安全环保无淘汰期；利用可再生能源空气能，可减少间接和直接碳排放，保护大气环境
　　稳定可靠
　　性能稳定，优质部件，多重验证， 多年经验的传承与创新
　　智能控制
　　新一代微电脑控制平台，32 台模块拼接，轻松接入楼宇BAS系统
　　应用灵活
　　多功能应用，安装灵活，配置多变，运行多样
　　高效涡旋式直流变频压缩机
　　YVAE-X变频风冷模块系列采用高效涡旋式直流变频压缩机，通过新型的非对称涡旋型线设计，减少无效过热； 非接触式油膜密封，降低摩擦；独特泄压阀构造，适应变压比工况，进一步优化压缩机性能；应用先进的直流变频技术，实现单模块12.5%~100%无级容量调节，精准匹配负荷变化，运行更节能。
　　电子换向直流无刷风机
　　采用高效的风机电机和空气动力学优化设计，电机效率高达93%。特殊设计的叶轮有助于在获得最大效率的同时，进一步降低噪音。与传统AC风机相比，噪音可降低2~3dB(A)。通过集成电子进行无级调速，使风机运行速度与实际工况需求始终匹配，优化机组性能。


　　

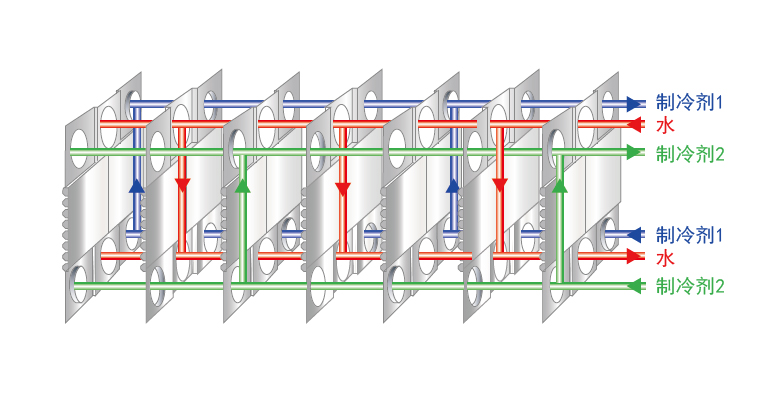

　　交叉对流式水侧换热器
　　水侧和两个制冷剂侧交叉对流换热，任一板片间水流同时与两个制冷剂系统接触，保证全部水流始终参与换热，最大限度地提高单台机组部分负荷运行时的性能。
　　双冷媒系统独立风道设计
　　单模块内两套冷媒系统轻松实现完全独立运转，降低部分负荷下的风机功耗，性能更优。
　　性能参数

机组型号


YVAE065XRME

YVAE100XRME

YVAE130XRME

名义制冷量

kW

58.5

98.0

125.0

名义制热量

kW

60.0

99.0

127.0

名义制冷输入功率

kW

19.8

32.2

39.9

名义制热输入功率

kW

19.7

31.8

45.0

部分负荷性能系数

W/W

4.65

4.39

4.48

电源

V/ph/Hz

380/3/50

制冷剂

/

R410A

压缩机

类型

/

涡旋

数量

台

2

3

4

风扇电机

型式

/




风机数量

台

1

2

2

风量

m3/h

20957x1

16177+22647

22641+22650

电机功率

kW

1.77x1

0.9+1.77

1.77+1.77

水侧换热器

形式

/

钎焊板式换热器

名义水流量

m3/h

10.06

16.86

21.50

机组水压降，含过滤器

kPa

30

32

36

进出水管连接尺寸

/

DN50

DN65

DN65

水管连接方式

/

卡箍

外形尺寸

长×宽×高

mm

1500x1200x2440

2240x1200x2440

2240x1200x2440

机组重量

运行重量

kg

610

920

999

电气规格

额定电流（制冷）

A

33.4

54.4

67.4

额定电流（制热）

A

33.3

53.7

76.0

最大电流

A

49.0

87.0

104.0

噪音

标准模式

dB(A)

67.4

67.9

68.9

　　注：
　　1.因本公司产品更新而致型号规格、参数变更，恕不另行通知
　　2.额定制冷能力测试工况：室外环境温度35℃（干球），主机制冷进/出水温度12℃/7℃
　　3.额定制热能力测试工况：室外环境温度7℃（干球）/6℃（湿球），制热进/出水温度40℃/45℃
　　4.标示值噪音为约克半消音室实验值，根据不同的安装条件会有所差异
